クランピングユニット用ポカヨケリング

ポカヨケBEN-RING

（ポカヨケベンリング）

ポカヨケBEN-RINGとは

ポカヨケBEN-RINGの紹介動画(30秒)です。
ぜひご覧ください。

特徴

ポカヨケBEN-RING（ベンリング）画像

カッティングヘッド取付のヒューマンエラー防止！
現在お手持ちのクイックチェンジユニットに後付け可能！
カラープレート（オプション）で4色に色分けでき、一目で種類の判別が可能！

特許出願中

使用方法

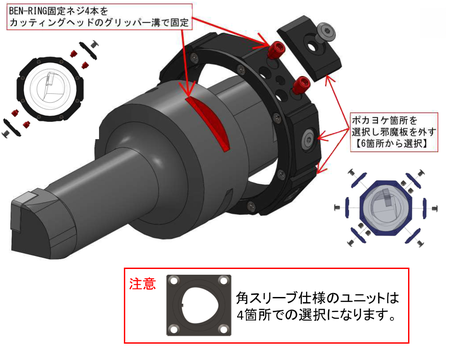

取付方法

ポカヨケBEN-RINGの取付説明（動画・約8分）です。

①

②

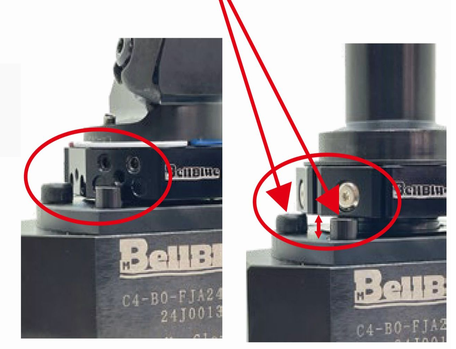

仕組み

邪魔板を外していないBEN-RINGを挿入すると、

ポカヨケボルトに干渉しクランプができなくなります。

ポカヨケBEN-RINGの仕組み — ポカヨケ（クリックで拡大表示）

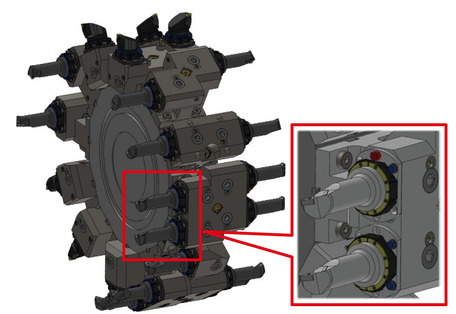

ポカヨケBEN-RING装着例

BEN-RING設置例 — BEN-RING設置例（クリックで拡大表示）

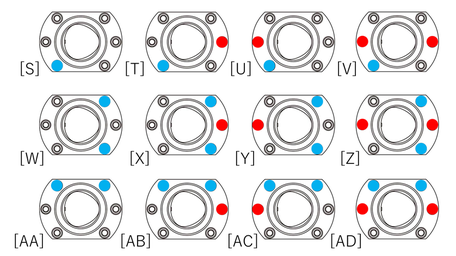

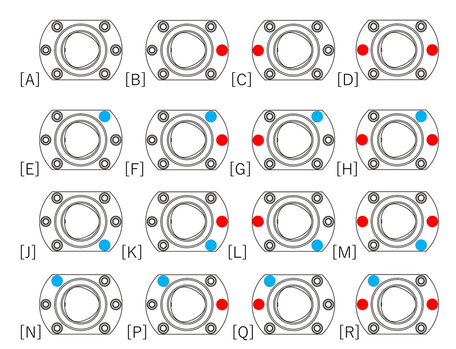

セッティングの例

製品一覧

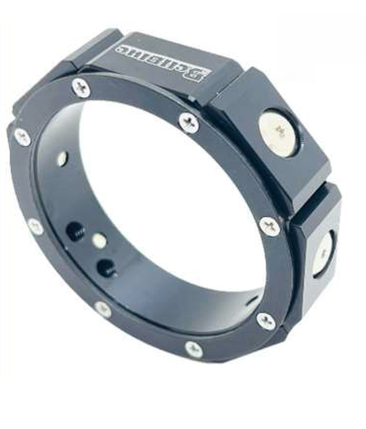

標準型　C4サイズ（型番：S81889）

標準型ポカヨケBEN-RING（S81889）

カラープレート　C4サイズ（型番：S81893）

※青・赤・黄・白　各４枚/セット

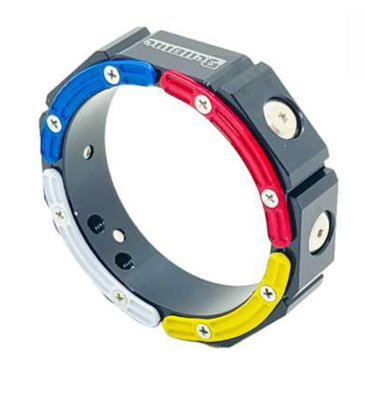

カラープレートオプション付BEN-RING — カラープレートオプション付（S81889＋S81893）

型番

サイズ	品名	型番
C3	C3　BEN-RING　本体	S83006
C3	C3　BEN-RING　カラープレート	S83007
C3	C3　BEN-RING　本体+カラープレートSET	S83008
C4	C4　BEN-RING　本体	S81889
C4	C4　BEN-RING　カラープレート	S81893
C4	C4　BEN-RING　本体+カラープレートSET	S82643
